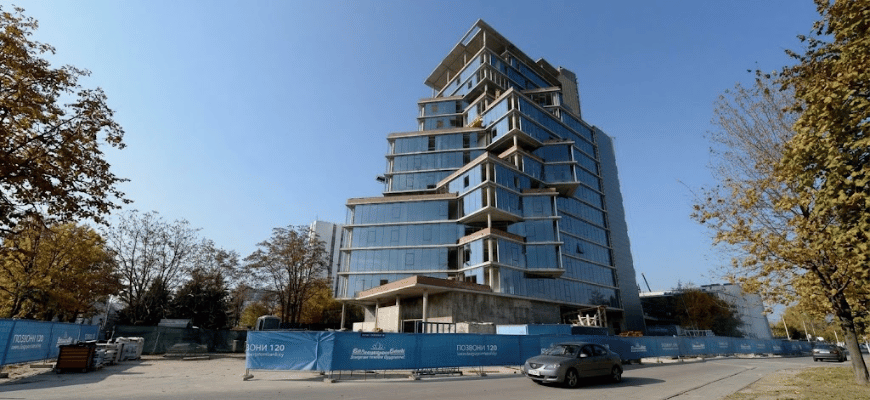

Проектирование общественных зданий и сооружений

Типичные ошибки при проектировании общественных зданий, ведущие к задержке госэкспертизы

На чтение4 мин.

Государственная экспертиза проектной документации нередко становится узким местом инвестиционного строительного цикла в Республике Беларусь. Регламентный срок проведения государственной строительной экспертизы в РУП «Главгосстройэкспертиза» и его дочерних предприятиях составляет один месяц. Однако на практике процедура затягивается на квартал или полгода. Причина чаще всего кроется не в регламентах, а в качестве решений стадии «А» (архитектурный проект).

Получение отрицательного заключения или объемного перечня замечаний влечет за собой корректировку чертежей, повторные расчеты и дополнительные финансовые затраты на экспертизу. Каждый месяц простоя оборачивается для застройщика прямыми убытками: заморозкой кредитных линий, сдвигом графиков генподряда и риском истечения сроков действия технических условий. Большинство типовых замечаний экспертов носит системный характер.

Содержание

1. Нестыковки между архитектурно-планировочными решениями и нормами пожарной безопасности

Замечания по пожарной безопасности составляют значительную часть экспертных заключений. Проектирование общественных объектов в Беларуси регламентировано требованиями СН 2.02.05-2020 «Пожарная безопасность зданий и сооружений» и СН 3.02.02-2019 «Общественные здания». Попытки оптимизировать полезную площадь коммерческого объекта без сверки с этими нормами приводят к блокировке проекта.

Типичные ошибки в этом блоке:

Заужение эвакуационных путей и выходов. Расчетная ширина коридоров, дверных проемов и лестничных маршей нередко закладывается без учета пиковой вместимости залов или торговых залов. .

Неверная категоризация помещений и отсутствие противопожарных преград. В многофункциональных комплексах торговые залы, склады, встроенные автостоянки и офисы должны разделяться противопожарными преградами 1-го типа с заполнением проемов дверями и воротами требуемых пределов огнестойкости (EI 60, EI 30).

Ошибки в планировке лестничных клеток. Несоблюдение требований по устройству незадымляемых лестничных клеток (типов Н1, Н2 или Н3), отсутствие нормируемого естественного освещения, а также некорректная организация выходов на кровлю

Если подобные дефекты заложены в несущую схему здания, их исправление на стадии экспертизы требует масштабной перепланировки этажей и корректировки всех смежных разделов.

2. Коллизии смежных разделов: архитектура, конструкции и инженерные сети

Вторая распространенная причина задержек — несогласованность решений между разработчиками различных томов. Когда архитектурный раздел (АР) создается в отрыве от конструктивных решений (КР) и внутренних инженерных систем (ОВ, ВК, ЭОМ), на этапе проверки вскрываются геометрические и пространственные коллизии.

Классический пример: магистральный воздуховод вентиляции пересекает несущий железобетонный ригель или диафрагму жесткости, в которых конструктор не предусмотрел и не рассчитал технологические проемы. Другой частый просчет — размещение тяжелого оборудования (чиллеров, приточных установок, трансформаторных подстанций) на перекрытиях или кровле без подтверждающего статического расчета несущей способности балок и колонн.

Эксперты строительного отдела и отделов инженерного обеспечения ведут проверку параллельно. Выявление коллизий в одном разделе влечет за собой приостановку рассмотрения всего пакета. Как показывает опыт проектных организаций (детальный состав разделов и порядок их разработки приведены на странице https://proekt-si.by/uslugi/proektirovanie-zhilyh-i-obshchestvennyh-zdanij/), междисциплинарная увязка и проверка геометрической совместимости должны завершаться до передачи комплекта на внешнюю экспертизу. Если коммуникации конфликтуют с несущими конструкциями, исправление документации требует пересчета расчетного каркаса здания.

3. Несоблюдение требований среды для физически ослабленных лиц (ФОЛ)

В Беларуси требования безбарьерной среды проверяются экспертами строго. Нормы СН 3.02.12-2020 «Среда обитания для физически ослабленных лиц» обязательны к исполнению для всех типов общественных зданий. Формальное отношение к созданию условий для маломобильных групп гарантированно приводит к замечаниям экспертов.

К характерным недочетам относятся:

Несоответствие уклонов пандусов. Завышение продольного уклона пандуса (свыше допустимых 5% на открытом воздухе либо до 8% при минимальных перепадах высот до 0,2 м), отсутствие горизонтальных площадок для отдыха и ограждений с поручнями на высоте 0,7 и 0,9 м.

Недостаточные габариты входных узлов. Глубина входных тамбуров часто не обеспечивает нормативную зону для маневрирования кресла-коляски при открывании дверей.

Ошибки в планировке санитарных узлов. Экспертиза контролирует наличие как минимум одной универсальной кабины общего пользования с габаритами в плане не менее 1,65 × 1,80 м, свободной зоной разворота диаметром от 1,4 м, открыванием двери наружу и правильной расстановкой опорных поручней.

Отсутствие тактильной и звуковой навигации. Пропуск предупреждающих тактильных полос перед лестничными маршами, отсутствие речевых звуковых информаторов и дублирования надписей шрифтом Брайля.

Переделка этих узлов в готовом архитектурном объеме влечет за собой перенос перегородок, изменение высотных отметок пола и пересмотр конструкции входных групп.

4. Ошибки в схеме генерального плана и транспорте

Раздел генерального плана (ГП) проверяется на соответствие градостроительным регламентам утвержденного детального плана территории (ПДП) и противопожарным разрывам.

На практике здесь фиксируются следующие недочеты:

Недостаток расчетного количества машино-мест. Для каждого типа общественного объекта установлен удельный норматив расчета парковок. Попытки сократить количество мест без официального градостроительного обоснования и баланса прилегающих территорий отклоняются экспертами.

Несоблюдение радиусов проездов для специальной техники. В стесненных условиях застройки проектировщики закладывают внутренние радиусы поворота менее нормативных 12 метров, что делает невозможным маневрирование пожарных автолестниц.

Отсутствие сквозного проезда или разворотных площадок. Для зданий определенной высоты и конфигурации требуется организация пожарного проезда с двух продольных сторон либо по периметру. При тупиковых проездах нередко забывают предусмотреть разворотные площадки размером не менее 12 × 12 метров (п. 10.1.9 СН 2.02.05-2020).

Пересечение технологических и пешеходных путей. В объектах торговли и общественного питания зона разгрузки дебаркадеров не должна пересекаться с основными путями движения посетителей.

5. Проблемы с исходно-разрешительной документацией и техническими условиями

Задержка экспертного заключения может быть вызвана не чертежами, а дефектами исходной базы. В комплект документации входит пакет исходно-разрешительной документации (ИРД), расхождения с которым служат основанием для отказа в выдаче положительного заключения.

Основные риски в этой части:

Истечение срока действия технических условий (ТУ). Документы на подключение к сетям водоснабжения, канализации, тепловых и электрических сетей имеют фиксированный срок действия. Если проектирование затянулось, а ТУ не были своевременно продлены заказчиком, экспертиза приостанавливает процедуру.

Несоответствие проектных решений выданным лимитам. Если в проекте заложен отбор электрической мощности 350 кВт, а в ТУ энергоснабжающей организации согласовано 250 кВт, согласование невозможно до корректировки инженерной части или получения новых технических условий.

Отсутствие обязательных предварительных согласований. До подачи в экспертизу не получены согласования территориальных органов санитарного надзора, природоохранных ведомств либо не оформлены решения по компенсирующим противопожарным мероприятиям при наличии обоснованных отступлений от ТНПА.

Методы предотвращения проектных ошибок

Чтобы процедура государственной строительной экспертизы уложилась в нормативный срок, процесс разработки требует сквозного контроля:

Детальная проработка технического задания. Все требования к функциональному зонированию, составу технологического оборудования и нагрузкам должны быть зафиксированы до начала разработки чертежей.
Внутренний аудит силами ГИПа. Главный инженер проекта осуществляет междисциплинарную проверку документации на предмет строительных, нормативных и пространственных нестыковок до формирования итоговых томов.
Применение методов информационного моделирования. Сведение архитектуры, несущих конструкций и инженерных трасс в единую трехмерную модель позволяет выявить пересечения сетей и каркаса на этапе проектирования, исключая ручные ошибки.
Предварительные рабочие консультации. При работе со сложными градостроительными узлами или нестандартными объемно-планировочными решениями предварительное обсуждение спорных моментов до официальной загрузки комплекта позволяет снять замечания заранее.

Тщательная предпроектная проработка и координация разделов внутри проектной группы позволяют пройти государственную экспертизу в рамках нормативного месячного срока без дополнительных циклов доработок.
