Гибка — ключевой этап в обработке листового металла, требующий высокой точности и стабильности. Именно от качества этого процесса зависит не только форма изделия, но и его прочность, герметичность, эстетика. Невозможно добиться профессионального результата без применения специализированного оборудования. На выбор влияет множество факторов: толщина и длина заготовки, радиус изгиба, серийность, материал, требуемая точность.
Существует множество типов гибочного оборудования, отличающихся принципом действия, конструкцией, степенью автоматизации и назначением. Для массового производства подойдёт один тип станка, для индивидуального изготовления — другой. В этой статье мы подробно разберем основные виды листогибочных машин и объясним, как выбрать подходящий вариант под конкретные задачи.
Листогибочные прессы: гидравлика, пневматика и механика

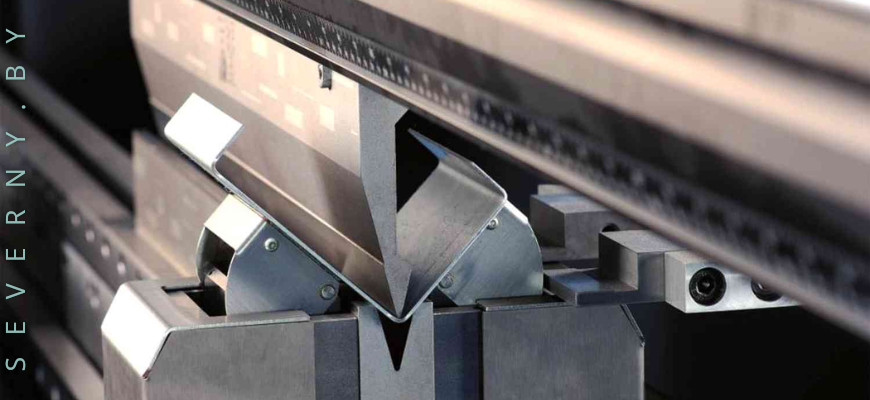

1. Гидравлические прессы

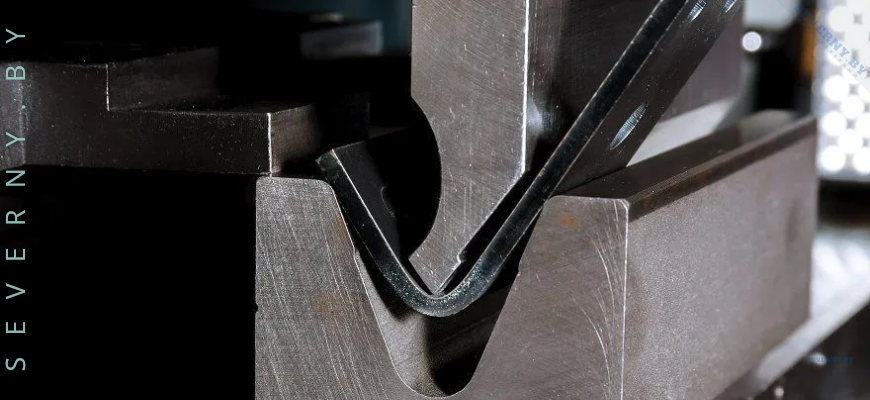

Наиболее распространённый тип оборудования для гибки листов. Оснащён мощными гидроцилиндрами, которые создают давление на пуансон, формируя изгиб на листе, прижатом к матрице.
Идеальны для тяжёлой промышленности, машиностроения, изготовления корпусов и каркасов.
2. Пневматические листогибы
Используют давление сжатого воздуха для приведения в движение гибочного инструмента. Обычно применяются для работы с тонким металлом и в условиях серийного производства.
Используются в легкой промышленности, производстве рекламных конструкций, вентиляционных изделий.
3. Механические прессы
Основаны на работе маховика и эксцентрика. Подходят для выполнения одинаковых гибов в течение длительного времени.
Используются в штамповке, серийном производстве однотипных элементов.
Панельные и роликовые гибочные машины: для длинных и сложных изделий
Панельные листогибы
Предназначены для гибки больших листов с высокой точностью. Принцип действия основан на подъеме или опускании гибочной балки относительно неподвижного листа.
Применение:
- Фасадные панели;
- Корпуса вентиляционных систем;
- Производство рекламных и архитектурных конструкций.
Особенности:
- Позволяют выполнять прямолинейные и угловые гибы;
- Не деформируют лист по краям;
- Часто используются с автоматическими податчиками.
Роликовые гибочные станки
Имеют три или четыре цилиндрических вала, между которыми зажимается лист. Валки вращаются и формируют нужную радиусную кривизну.
Подходят для:
- Гибки труб, конусов, цилиндров;
- Производства баков, резервуаров, декоративных элементов.
ЧПУ-листогибы: автоматизация и высокая точность
Современные производства всё чаще переходят на листогибы с числовым программным управлением (ЧПУ). Они позволяют автоматизировать весь процесс — от задания угла до контроля усилия и угла возврата.
Преимущества ЧПУ-листогибов:
- Исключают человеческий фактор — идеальное повторение формы в серии;
- Поддерживают автоматическую компенсацию пружинения;
- Позволяют интеграцию с CAD/CAM-системами;
- Подходят для сложных последовательных гибов на одной детали;
- Идеальны для мелкосерийного и массового производства.
Заказать точную гибку на ЧПУ-оборудовании, а также лазерную резку и перфорацию металла в Самаре можно в компании «ПК КАПЕЛЛА». Здесь используется современная техника, позволяющая обрабатывать сталь, алюминий, медь и другие материалы с минимальными допусками. Инженеры помогают не только с гибкой, но и с разработкой чертежей, раскроем и сваркой.
Как выбрать оборудование для гибки: основные критерии
Перед покупкой или заказом услуг гибки важно понимать, какие характеристики оборудования влияют на качество и соответствие задачи.
Основные параметры при выборе:
- Усилие пресса (т/м):
- Зависит от толщины, типа металла и длины гиба;
- Например, для гибки 2 мм стали на 1 м потребуется около 20–30 т усилия.
- Максимальная длина гиба:
- Определяет, какого размера лист можно обработать;
- Наиболее распространены 2, 3 и 4-метровые машины.
- Тип привода:
- Гидравлический — универсальный;
- Пневматический — для легких задач;
- Механический — для однотипной массовой продукции.
- Система управления:
- Ручное управление — для разовых заказов;
- ЧПУ — для точного повторения, минимизации брака и оптимизации времени.
- Наличие дополнительных функций:
- Автоматическая настройка по толщине;
- Система компенсации прогиба балки;
- Библиотека материалов и углов гибки;
- Интеграция с системами проектирования.
