Когда проектируется система газовой безопасности на предприятии, главный вопрос звучит не “какой датчик взять”, а как связать обнаружение газа, сигнализацию и отсечку в один рабочий сценарий. На сайте Promair этот подход хорошо виден по самому ассортименту: компания поставляет газоанализаторы, сигнализаторы, течеискатели и клапаны безопасности, а в каталоге отдельно выделены решения для коммунального и газового хозяйства, котельных, промышленных объектов и стационарного контроля.
Что включает система газовой безопасности на предприятии
В базовом виде контроль загазованности на предприятии строится как связка из трех узлов: датчик или газоанализатор, устройство сигнализации и исполнительный элемент, который ограничивает подачу газа или запускает аварийный сценарий. Если концентрация выходит за установленный порог, система должна не просто “увидеть” газ, а выдать понятный сигнал и передать команду на внешнее устройство.
На страницах Promair это описано вполне предметно. Каталог разделяет приборы на газоанализаторы, течеискатели и сигнализаторы: первые непрерывно отображают изменение параметров, вторые помогают выявлять утечки, третьи непрерывно оценивают состояние среды и при выходе концентрации за пределы подают сигнал, а в автоматизированных системах могут приводить в действие механизмы. Для стационарного газоанализатора ФСТ-03М отдельно указано управление внешними исполнительными устройствами, включая клапан отсечки и сирену.
Какие задачи решает контроль загазованности на предприятии
Задача такой системы не сводится только к предупреждению персонала. Она нужна, чтобы заранее обнаружить опасную концентрацию, сократить время реакции и автоматически перевести объект в безопасное состояние, пока ситуация не перешла в аварию.
По каталогу Promair видно, что область применения у таких приборов широкая: от объектов газораспределения и котельных до промышленных и административных помещений, автозаправок и станций техобслуживания. Например, ФСТ-03М прямо заявлен для ГРС, ГРП, ГРУ, котельных, топочных, АЗС и производственных помещений, а СТГ-1 предназначен для котельных различной мощности, работающих на сжиженном и природном газах, а также для невзрывоопасных зон производственных и административных помещений.
Практический вывод здесь такой. Если объект использует газ как топливо или технологическую среду, одной локальной сирены мало. Нужна система, которая не только фиксирует превышение, но и включает понятный сценарий реакции, чтобы оператор не принимал критичное решение вручную в первые секунды после тревоги.

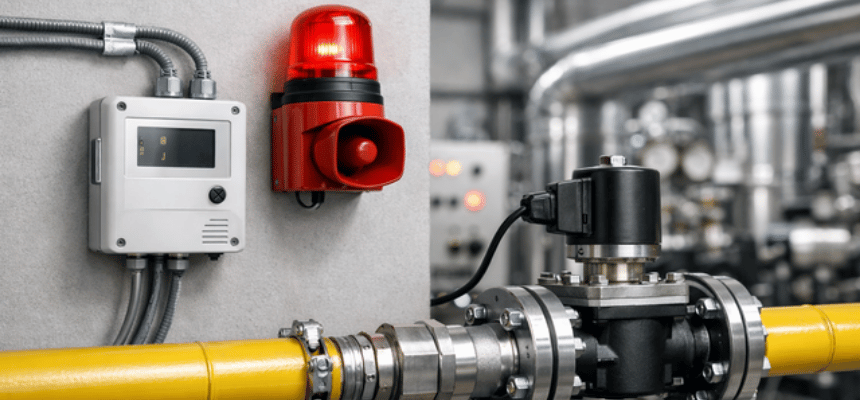

Как работает связка датчик сигнализация клапан на практике
Логика работы довольно простая. Датчик фиксирует концентрацию, блок сигнализации сравнивает ее с порогом, после чего включает световую или звуковую тревогу и, если схема это предусматривает, отправляет команду на исполнительное устройство.
У ФСТ-03М эта логика описана очень наглядно: прибор имеет светодиодную и звуковую сигнализацию, поддерживает два порога по каждому каналу, контролирует работоспособность канала и управляет внешними устройствами. Кроме того, система позволяет одновременно контролировать до восьми точек, что полезно для разнесенных помещений или нескольких критичных зон на одном объекте.
Есть и готовый пример состава системы на стороне Promair. Для СТГ-1 указан возможный комплект: сам сигнализатор, клапаны КЭГ 9720 в исполнениях DN 20, DN 25, DN 32, DN 40 и DN 50, а также диспетчерский пульт. Это уже не абстрактная схема “датчик, сирена, клапан”, а реальная система датчик сигнализация клапан, которую можно собрать под котельную или другой объект с газовым оборудованием.
Какие датчики утечки газа для предприятия подходят под разные зоны
Выбор датчика зависит от того, что именно вы контролируете: горючие газы, токсичные вещества, кислород или пары нефтепродуктов. Для рабочего помещения, котельной и открытой технологической площадки приборы будут разными не только по принципу измерения, но и по логике применения.
У Promair есть несколько характерных примеров. ДАХ-М предназначен для непрерывного измерения концентраций CO, H2S, SO2, HCl, Cl2, NO2, NH3, одоранта и кислорода, причем в воздухе рабочей зоны и в технологических средах, содержащих углеводороды. СТМ-10 рассчитан на автоматический непрерывный контроль довзрывоопасных концентраций многокомпонентных смесей горючих газов и паров и применяется в добыче, переработке и транспортировке газа и нефти, на ТЭК, заправках, котельных и промышленных предприятиях.
Когда нужен газоанализатор промышленный, а когда достаточно сигнализатора
Если объекту нужно не только узнать факт превышения, но и видеть текущее значение концентрации, тренд или состояние нескольких каналов, разумнее смотреть в сторону газоанализатора. Если задача проще, например подать тревогу при достижении порога в одной зоне, часто хватает сигнализатора загазованности.
Promair сам проводит это различие в каталоге. Газоанализаторы, по описанию сайта, непрерывно отображают изменения параметров и обычно имеют экран с абсолютными значениями или процентами содержания вещества. Сигнализаторы, напротив, ориентированы на контроль состояния среды и выдачу сигнала при выходе концентрации за рамки установленных параметров. ФСТ-03М с индикацией, двумя порогами и контролем до восьми точек уже ближе к полноценной системе мониторинга, а СТГ-1 хорошо ложится в типовой сценарий котельной, где нужен постоянный контроль и четкая аварийная реакция.
Где чаще всего ошибаются при построении системы автоматического контроля загазованности
Большинство ошибок появляются не в момент аварии, а на этапе проектирования. Система вроде бы есть, но один узел не стыкуется с другим, и в критический момент вся схема работает не так, как ожидали.
Чаще всего промахиваются здесь:
- выбирают датчик без привязки к конкретному газу и реальной зоне контроля;
- ставят сигнализацию без исполнительного сценария, хотя объекту нужна автоматическая отсечка;
- не учитывают число точек контроля, хотя объект разнесен по нескольким помещениям;
- берут клапан без проверки условий срабатывания и логики его применения;
- забывают о тестировании и периодической проверке каналов.
Факты на сайте Promair это подтверждают. У ФСТ-03М есть контроль работоспособности каждого канала, возможность двух порогов и функция тестирования пороговых устройств. У СТГ-1 предусмотрены кнопка “тест” для проверки прибора и запорной арматуры без газовых смесей, внешний вход “авария” для включения в шлейф и автокалибровка нуля при включении или раз в 14 дней. Если система проектируется без учета этих функций, часть полезного запаса надежности просто теряется.
Как выбрать электромагнитный клапан отсечки газа под реальный сценарий аварии
Клапан подбирают не “в пару к датчику”, а под сценарий отсечки. Нужно понимать, при каком событии он закрывается, должен ли работать с системой сигнализации, какое у него условное проходное сечение и в какой среде он установлен.
На сайте Promair есть два полезных ориентира. В материале про газовый электромагнитный клапан сказано, что ЭГК предназначен для отсечения потока природного газа при возникновении внештатных ситуаций. А на странице СТГ-1 указаны конкретные варианты клапанов КЭГ 9720 с размерами DN 20, 25, 32, 40 и 50, которые могут входить в состав системы. Это важный практический момент: электромагнитный клапан отсечки газа должен быть согласован и по логике управления, и по проходу, и по месту установки.
Есть и другой тип защитной арматуры, который нельзя путать с исполнительным клапаном системы загазованности. КТЗ предназначен для автоматического перекрытия бытовых и производственных газопроводов в зоне внутренних пожаров, срабатывает при нагреве до 73 ± 3 °С, рассчитан на давление до 0,6 МПа, работает в диапазоне от минус 50 до плюс 50 °С и является устройством одноразового действия. То есть КТЗ решает пожарный сценарий, а не заменяет обычную схему автоматической отсечки по сигналу от газового контроля.
Что проверить при проектировании системы безопасности газового хозяйства
Перед закупкой полезно пройти короткий технический чек-лист. Он помогает сразу увидеть слабые места еще до монтажа.
Проверьте минимум пять позиций:
- какие именно газы и зоны нужно контролировать;
- нужен ли только пороговый сигнал или еще и отображение концентрации;
- сколько точек контроля будет работать одновременно;
- какой исполнительный сценарий нужен после тревоги;
- как система будет тестироваться и обслуживаться.
Мини-кейс из практики выбора выглядит так. Для автономной котельной часто достаточно компактной схемы на базе СТГ-1 и согласованного клапана, где важны непрерывный режим, тревога по CO и горючему газу и простой тест арматуры. Для распределенного промышленного объекта с несколькими помещениями и разными зонами контроля логичнее смотреть на многоканальную схему вроде ФСТ-03М, где можно контролировать до восьми точек и настраивать два порога по каждому каналу.
Как обслуживать контроль утечки газа на производстве без ложных срабатываний
Надежность системы зависит не только от выбора модели, но и от режима эксплуатации. Если датчики не проверяются, каналы не тестируются, а исполнительная арматура ни разу не прогонялась после монтажа, риск ложной уверенности становится выше, чем риск ложной тревоги.
На страницах Promair есть несколько полезных ориентиров для обслуживания. У СТГ-1 есть кнопка “тест” и автокалибровка нуля раз в 14 дней, а у ФСТ-03М реализован контроль работоспособности каналов и отображение характерных неисправностей на дисплее. Для промышленного объекта это хороший сигнал: систему газовой безопасности нужно рассматривать как регулярно проверяемый контур, а не как прибор, который повесили на стену и забыли.
