Шарико-винтовая передача (ШВП) используется в промышленном оборудовании, обеспечивая высокую точность и надежность работы механизмов. Она применяется в различных областях: автоматизированных системах, медицинской технике, аэрокосмической и автомобильной промышленности. Подробно рассмотрим конструктивные особенности ШВП, принцип действия, а также эксплуатационные преимущества, которые делают ее незаменимой в современном производстве.
Конструктивные особенности и принцип действия ШВП

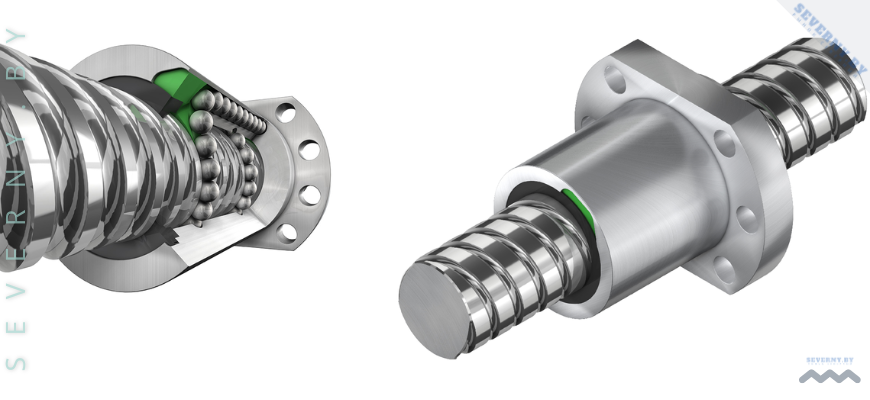

Шарико-винтовая передача состоит из гайки с подшипниками-шариками и винта с нарезанной дорожкой, по которой шарики перемещаются. В узле качения гайка и перемещаемый узел соединены, а пара монтируется на подшипниковые опоры. При включении электропривода винт начинает вращение, заставляя гайку двигаться вдоль винта. Шарики, расположенные в замкнутом контуре между резьбовыми нитями гайки и винтовой направляющей, движутся по спирали вдоль оси винта, возвращаясь через специальные канавки.
Если конструкция предусматривает наличие вращающейся гайки, винт выполняет линейное перемещение относительно нее. Таким образом, вращательное движение винта преобразуется в поступательное движение гайки, обеспечивая высокую точность и плавность хода.

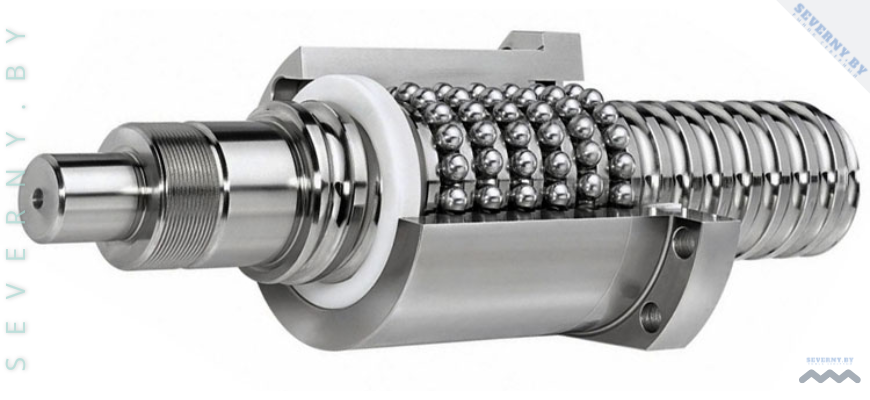

Эксплуатационные достоинства шарико-винтовой передачи
Шарико-винтовая передача обладает рядом эксплуатационных преимуществ, которые делают ее предпочтительным выбором в промышленности. Одним из ключевых моментов специалисты компании «ТЕХНОБЕРИНГ» называют высокий коэффициент полезного действия (до 90%). Он достигается благодаря использованию шариковых элементов, которые минимизируют трение. Это позволяет сократить энергозатраты и повысить общую эффективность системы.
Максимальная точность хода и достаточная жесткость системы обеспечивают стабильную работу оборудования, что особенно важно для высокоточных процессов. Минимальное трение и сниженный уровень шума при функционировании делают ШВП идеальным решением для применения в медицинской технике и автоматизированных производственных линиях.
Все эти характеристики способствуют долгосрочной и эффективной эксплуатации оборудования с ШВП.
Разновидности ШВП
При выборе шарико-винтовой передачи важно учитывать ее разновидности и технические характеристики. По технологии изготовления винтов изделия бывают катаными (накатными) и шлифованными. Катаные винты, изготавливаемые методом холодной накатки, считаются более простыми и менее затратными в производстве. Шлифованные модели относятся к прецизионным передачам с высокой точностью и повторяемостью, что делает их дороже.
Точность позиционирования и осевое усилие зависят от правильного определения резьбового шага. Его увеличение способствует повышению максимальной линейной скорости, но снижает точность. В случаях большого шага для предотвращения самопроизвольного движения гайки и механизма, применяются тормозные устройства.
Для автоматизированных систем или медицинской техники рекомендуется выбирать ШВП с классом точности C0-C5. Для менее значимых задач подходят классы точности C6-C10.
